A instalação de disjuntores é uma prática essencial para assegurar a segurança em qualquer sistema elétrico. Esses dispositivos têm a função crucial de proteger circuitos contra sobrecarga e curto-circuito, evitando acidentes graves e garantindo um uso mais seguro da eletricidade. Seja em ambientes residenciais, comerciais ou industriais, o uso de disjuntores bem dimensionados e devidamente instalados é fundamental para a proteção de equipamentos e das pessoas.
Neste artigo, exploraremos em detalhes o que são os disjuntores, suas principais funções e tipos, além de abordarmos as melhores práticas de instalação e manutenção. Nosso objetivo é fornecer informações completas e práticas para quem deseja entender mais sobre o papel dos disjuntores e como realizar uma instalação segura e eficiente.
O que é um Disjuntor?
O disjuntor é um dispositivo de segurança cuja função principal é interromper o fluxo de corrente elétrica em caso de sobrecarga ou curto-circuito, protegendo assim os componentes do circuito e prevenindo danos. Ao contrário dos fusíveis, que se desgastam e precisam ser substituídos após uma falha, os disjuntores podem ser religados após a correção do problema, tornando-os práticos e duráveis.
Existem vários tipos de disjuntores, cada um adequado para determinadas aplicações, desde ambientes residenciais até instalações de grande porte em indústrias. Conhecer as características de cada tipo ajuda a escolher o modelo ideal para cada situação.

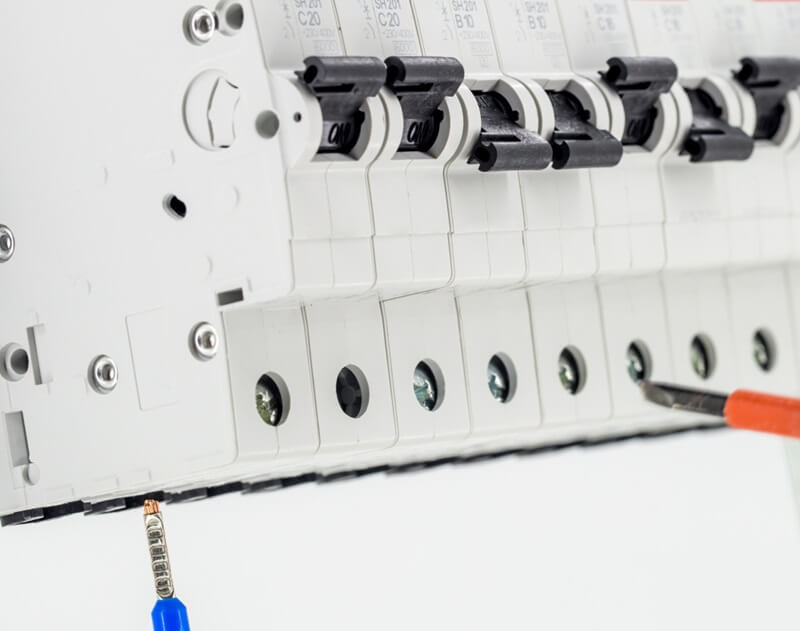

Tipos de Disjuntores e Suas Aplicações
Os disjuntores podem ser classificados de acordo com o seu mecanismo de operação e o tipo de proteção que oferecem. Abaixo, detalhamos os principais tipos e suas aplicações:
- Disjuntores Térmicos
Utilizam um mecanismo sensível à temperatura para detectar sobrecargas. São ideais para proteção contra aumentos de corrente de longa duração, como ocorre em circuitos residenciais e comerciais leves. - Disjuntores Magnéticos
Funcionam através de um campo magnético que interrompe o circuito em casos de curto-circuito. São muito usados em ambientes que exigem proteção rápida contra correntes excessivas, como em algumas indústrias. - Disjuntores Termomagnéticos
Combinam as funcionalidades térmica e magnética, oferecendo proteção tanto contra sobrecarga quanto contra curto-circuito. São amplamente utilizados por sua versatilidade. - Disjuntores Diferenciais
Além de protegerem contra curto-circuito e sobrecarga, também interrompem o circuito quando há fuga de corrente para a terra, sendo essenciais em locais úmidos e que apresentam maior risco de choque elétrico.
Esses são apenas alguns dos tipos de disjuntores disponíveis no mercado. Cada um possui características específicas que o tornam mais adequado para determinadas situações, reforçando a importância de escolher o tipo certo para cada aplicação.
Como Funciona um Disjuntor?
Os disjuntores operam com base em dois princípios principais: o térmico e o magnético. O mecanismo térmico atua quando há um aumento gradual de corrente que eleva a temperatura do disjuntor, enquanto o mecanismo magnético age rapidamente em caso de curto-circuito, onde há um aumento súbito de corrente.
- Princípio Térmico
Utiliza uma lâmina bimetálica que se deforma com o calor gerado pelo aumento de corrente, interrompendo o circuito quando necessário. - Princípio Magnético
Emprega uma bobina magnética que cria um campo capaz de desligar o circuito de forma imediata em caso de curto-circuito.
Estes princípios combinados garantem que o disjuntor atue de maneira eficaz em diferentes situações, garantindo a segurança do sistema e evitando danos.
Casos de Uso para Diferentes Tipos de Disjuntores
A escolha do disjuntor adequado depende das necessidades específicas de cada ambiente, seja ele residencial, comercial ou industrial. Cada tipo de instalação apresenta demandas distintas, e compreender os casos de uso para diferentes tipos de disjuntores é fundamental para uma proteção eficiente.
- Residências
Nas instalações residenciais, disjuntores termomagnéticos e diferenciais são comumente utilizados. Estes tipos proporcionam segurança contra sobrecarga, curto-circuito e, no caso dos diferenciais, proteção adicional contra choques elétricos e fugas de corrente. São ideais para proteger eletrodomésticos e equipamentos eletrônicos, como geladeiras, TVs e aparelhos de ar-condicionado. - Ambientes Comerciais
Em espaços comerciais, onde há uma carga elétrica mais diversificada e intensa, os disjuntores termomagnéticos são amplamente utilizados, especialmente em áreas com sistemas de iluminação, equipamentos de TI e aparelhos de grande porte. Esses disjuntores garantem proteção contra sobrecarga e curto-circuito, prevenindo interrupções no fornecimento de energia que possam prejudicar a operação do negócio. - Indústrias
As instalações industriais frequentemente requerem disjuntores de alta capacidade, adequados para lidar com altas tensões e proteger equipamentos de grande porte e máquinas pesadas. Nesses casos, disjuntores magnéticos e diferenciais são preferíveis, já que proporcionam uma resposta rápida em casos de curto-circuito e fugas de corrente, essenciais para proteger a integridade das máquinas e evitar paradas de produção.
A Importância de Disjuntores na Segurança Elétrica
A segurança elétrica é uma das principais razões para se investir na instalação de disjuntores adequados. A função protetiva dos disjuntores vai além da simples interrupção de energia: eles previnem incêndios e minimizam riscos de choques elétricos, que podem ser fatais.
- Prevenção de Incêndios
Sobrecargas e curtos-circuitos são causas comuns de incêndios em instalações elétricas. Os disjuntores agem para detectar esses problemas rapidamente, interrompendo o fluxo de energia antes que a situação se agrave. - Segurança Pessoal
Disjuntores diferenciais são essenciais em ambientes que apresentam maior risco de contato com água, como cozinhas, banheiros e áreas externas, onde o risco de choque é maior. Ao detectar qualquer fuga de corrente, o disjuntor diferencial desativa o circuito, protegendo a integridade física das pessoas.
Como Escolher o Disjuntor Certo para Cada Situação
A escolha do disjuntor adequado depende de diversos fatores, incluindo a capacidade do circuito, o tipo de ambiente e a compatibilidade com o sistema elétrico existente. Seguem alguns pontos essenciais a serem considerados:
- Capacidade e Amperagem
Disjuntores precisam ter a capacidade adequada para suportar a carga elétrica do circuito. Escolher uma amperagem muito baixa resultará em desarmes frequentes, enquanto uma muito alta pode comprometer a proteção do circuito. O cálculo da carga total é fundamental para determinar a amperagem correta. - Tipo de Ambiente
Em áreas molhadas ou com risco de contato com água, como cozinhas e banheiros, disjuntores diferenciais são indispensáveis para uma proteção eficaz contra choques elétricos. Já em ambientes com equipamentos pesados, disjuntores magnéticos são mais adequados, garantindo uma resposta rápida a curtos-circuitos. - Normas e Regulamentações
É importante seguir as normas de segurança e regulamentações, como as da ABNT (Associação Brasileira de Normas Técnicas), que estabelecem padrões de instalação e segurança para disjuntores. Consultar um profissional qualificado também é recomendável para assegurar que todos os aspectos técnicos e de segurança estejam atendidos.
Dimensionamento Correto de Disjuntores
O dimensionamento adequado dos disjuntores é essencial para garantir que o sistema elétrico opere de maneira segura e eficiente. Este processo envolve cálculos para determinar a corrente elétrica que o disjuntor precisa suportar sem desarmar desnecessariamente.
- Cálculo de Carga Elétrica
O primeiro passo no dimensionamento é calcular a carga total do circuito. Isso inclui somar as potências (em watts) dos aparelhos conectados e dividir pela tensão da rede. Esse cálculo permite determinar a amperagem necessária do disjuntor. - Tensão e Tipo de Instalação
Disjuntores para circuitos de 127V possuem especificações diferentes dos de 220V. Além disso, circuitos de instalações industriais podem exigir disjuntores com maior capacidade de interrupção para suportar cargas elevadas. É importante considerar essas variáveis para garantir um dimensionamento preciso. - Tolerâncias e Margens de Segurança
Adicionar uma margem de segurança ao dimensionamento é uma prática recomendada, especialmente em instalações sujeitas a variações na carga elétrica. Essa margem previne que o disjuntor desarme desnecessariamente, garantindo estabilidade ao sistema elétrico.

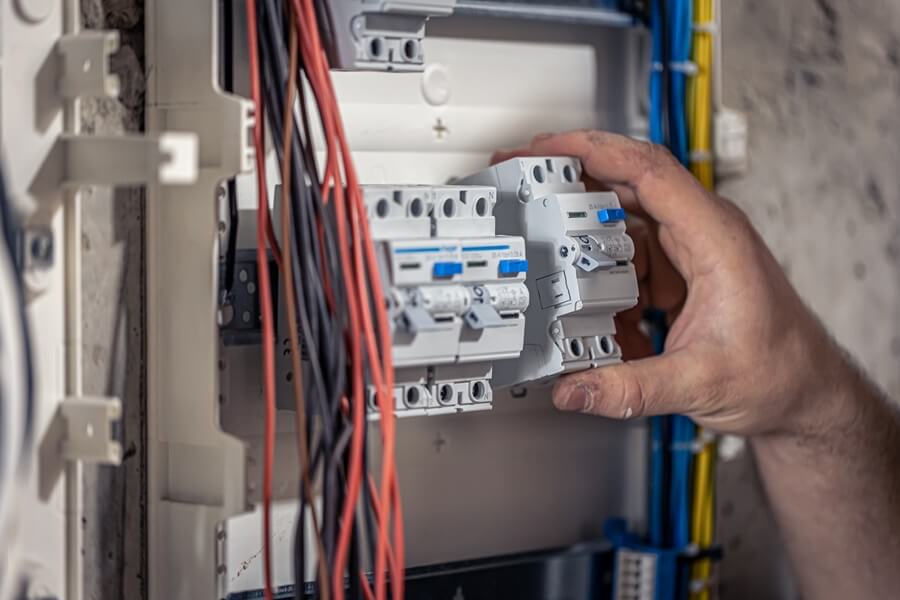

Instalação de Disjuntores: Procedimentos e Cuidados
A instalação correta dos disjuntores requer atenção a detalhes específicos para garantir que o sistema elétrico funcione de maneira segura. Aqui está um guia básico para um processo de instalação eficaz:
- Preparação do Ambiente
Antes de iniciar a instalação, desligue a energia no quadro geral e certifique-se de que o ambiente está livre de materiais inflamáveis. Usar equipamentos de proteção individual (EPIs), como luvas e óculos de segurança, também é fundamental para a proteção. - Passo a Passo de Instalação
- Identifique o local: Escolha o local correto no quadro de distribuição para o disjuntor.
- Conecte os fios: Utilize uma chave de fenda para fixar os fios de fase, neutro e terra no disjuntor.
- Fixação: Posicione o disjuntor no trilho do quadro e fixe-o firmemente, garantindo que todos os fios estejam devidamente conectados.
- Erros Comuns na Instalação e Como Evitá-los
Erros, como o uso de disjuntores de amperagem incorreta ou conexões soltas, podem comprometer a segurança do sistema. Uma revisão final após a instalação garante que tudo esteja funcionando corretamente e minimiza o risco de problemas futuros.
Erros Comuns na Instalação de Disjuntores e Como Evitá-los
Mesmo com conhecimento básico, é fácil cometer erros durante a instalação de disjuntores. Esses deslizes podem comprometer não só a eficiência do sistema elétrico, mas também a segurança de todos no ambiente. Aqui estão alguns dos erros mais comuns e como evitá-los:
- Escolha de Disjuntores de Amperagem Incorreta
Um erro frequente é a escolha de disjuntores com amperagem inadequada para a carga do circuito. Disjuntores subdimensionados desarmam constantemente, enquanto disjuntores superdimensionados podem não desarmar em situações de sobrecarga, o que é perigoso. Para evitar, sempre realize um cálculo preciso da carga e siga as normas de segurança. - Conexões Soltas ou Inadequadas
Fios mal fixados nos terminais dos disjuntores são uma causa comum de mau funcionamento e podem levar ao superaquecimento e até a incêndios. Certifique-se de que todos os fios estão firmemente conectados e utilize ferramentas adequadas para apertá-los. - Falta de Testes e Inspeções Pós-Instalação
Após a instalação, é importante realizar testes para garantir que o disjuntor está funcionando corretamente. Não testar a instalação pode resultar em problemas que só serão percebidos quando houver uma falha. Realizar uma inspeção final e verificar o desarme do disjuntor em situações de sobrecarga é uma prática recomendada.
Manutenção Preventiva de Disjuntores: Como Prolongar a Vida Útil do Sistema
A manutenção preventiva é essencial para garantir que o sistema elétrico funcione com eficiência e segurança ao longo dos anos. Com cuidados regulares, é possível identificar e corrigir problemas antes que se tornem críticos.
- Inspeção Visual Regular
Verificar regularmente o quadro de distribuição e os disjuntores é uma maneira eficaz de identificar sinais de desgaste, como aquecimento excessivo, fios derretidos ou desgastados, e conexões soltas. - Limpeza do Quadro de Distribuição
A limpeza periódica do quadro de distribuição ajuda a evitar o acúmulo de poeira e detritos que podem interferir na operação dos disjuntores. Durante a limpeza, desligue o quadro e use um pano seco para remover poeira, evitando produtos líquidos que possam danificar os componentes. - Testes de Funcionamento Periódicos
Realizar testes de desarme dos disjuntores, especialmente os diferenciais, ajuda a verificar se estão em bom funcionamento. Esses testes são recomendados para garantir que o disjuntor ainda responde adequadamente em casos de sobrecarga ou fuga de corrente. - Substituição de Disjuntores Defeituosos
Disjuntores com sinais de desgaste devem ser substituídos imediatamente. Quando um disjuntor desarma constantemente ou apresenta sinais de danos físicos, ele pode não oferecer proteção adequada.
Vantagens da Instalação de Disjuntores de Qualidade
Optar por disjuntores de qualidade é um investimento em segurança e durabilidade. Disjuntores de marcas renomadas e de alta qualidade tendem a apresentar melhor desempenho, oferecendo uma série de vantagens que impactam positivamente a instalação elétrica como um todo.
- Maior Precisão no Desarme
Disjuntores de qualidade possuem mecanismos de desarme mais precisos, respondendo rapidamente em casos de sobrecarga ou curto-circuito. Essa precisão contribui para a segurança da instalação e minimiza o risco de danos aos equipamentos conectados. - Durabilidade e Menor Frequência de Manutenção
Disjuntores de marcas reconhecidas são fabricados com materiais duráveis, o que garante uma vida útil mais longa e menor necessidade de manutenção. Isso reduz custos a longo prazo e oferece mais confiança na proteção do sistema elétrico. - Conformidade com Normas de Segurança
Produtos de qualidade seguem rigorosamente as normas de segurança, como as normas da ABNT, garantindo que a instalação atenda a todos os requisitos técnicos. Isso é especialmente importante em instalações comerciais e industriais, onde a conformidade com normas é essencial.
Ferramentas e Equipamentos Necessários para a Instalação de Disjuntores
Para realizar uma instalação segura e eficiente, é essencial contar com ferramentas adequadas. Abaixo estão algumas das ferramentas e equipamentos necessários para garantir uma instalação profissional:
- Chave de Fenda Isolada
A chave de fenda isolada é fundamental para manipular os terminais dos disjuntores sem risco de choque elétrico. Opte por chaves com isolamento que suportem a tensão do circuito para maior segurança. - Alicate de Corte e Desencapador de Fios
O alicate de corte permite cortar fios no tamanho necessário, enquanto o desencapador de fios facilita a remoção do isolamento sem danificar os cabos, essencial para conexões seguras. - Multímetro para Testes de Tensão e Corrente
Um multímetro é indispensável para medir a tensão e corrente, ajudando a verificar se os disjuntores estão instalados corretamente e se a corrente está dentro dos limites seguros. - Equipamentos de Proteção Individual (EPIs)
Óculos de segurança, luvas isolantes e calçados com sola de borracha são equipamentos essenciais para a proteção durante a instalação. EPIs reduzem o risco de acidentes e devem ser utilizados em todas as etapas do trabalho.
Considerações Importantes para Evitar Sobrecargas e Curto-Circuitos
Um dos principais objetivos dos disjuntores é proteger o sistema elétrico contra sobrecargas e curto-circuitos, que podem ser extremamente prejudiciais tanto para os aparelhos quanto para a segurança do local. Aqui estão algumas considerações importantes para evitar esses problemas:
- Distribuição da Carga Elétrica: É fundamental distribuir bem a carga elétrica entre os circuitos. Colocar muitos aparelhos em um único circuito pode sobrecarregá-lo, fazendo com que o disjuntor desarme frequentemente. Dividir a carga e planejar o uso adequado dos disjuntores ajuda a evitar problemas.
- Monitoramento Contínuo da Corrente Elétrica: Com o auxílio de ferramentas de medição, é possível monitorar a corrente elétrica dos circuitos de forma contínua. Isso permite identificar qualquer alteração que possa indicar uma sobrecarga iminente, antes que se torne um problema mais grave.
- Revisões Periódicas: Realizar revisões periódicas com um eletricista qualificado garante que o sistema elétrico esteja sempre em bom estado, prevenindo falhas e sobrecargas que possam vir a ocorrer com o tempo.
O Papel dos Disjuntores Diferenciais na Segurança Elétrica
Os disjuntores diferenciais são essenciais para aumentar a segurança elétrica em residências e empresas, pois protegem contra choques elétricos, falhas de aterramento e fugas de corrente. Vamos entender mais sobre o funcionamento e a importância desse tipo de disjuntor:
- Proteção Contra Choques Elétricos: O disjuntor diferencial é projetado para desarmar automaticamente quando detecta uma diferença de corrente que indique fuga de energia, prevenindo o risco de choques.
- Detecção de Fugas de Corrente: Esse tipo de disjuntor consegue identificar pequenas fugas de corrente que passariam despercebidas por disjuntores comuns, protegendo as pessoas e evitando incêndios.
- Indispensável em Áreas com Água: Instalar disjuntores diferenciais é especialmente importante em áreas com água, como banheiros e cozinhas, já que a presença de umidade aumenta o risco de choques elétricos.
Desarmamento Frequente de Disjuntores: O Que Pode Estar Errado?
Quando um disjuntor desarma frequentemente, é um sinal de que algo está errado na instalação elétrica ou na distribuição de carga. Aqui estão alguns dos motivos mais comuns para esse problema e como solucioná-los:
- Sobrecarga no Circuito: Esse é o motivo mais comum para o desarme do disjuntor. Identificar os aparelhos que consomem mais energia e redistribuí-los em outros circuitos pode resolver o problema.
- Curto-Circuito: Fios danificados ou conectores soltos podem causar um curto-circuito. Uma inspeção feita por um profissional é necessária para identificar e resolver o problema com segurança.
- Defeito no Disjuntor: Às vezes, o próprio disjuntor pode estar com defeito e desarma mesmo quando não há sobrecarga. Nesses casos, a substituição é recomendada.
Como Escolher o Tipo de Disjuntor Adequado para Cada Ambiente
A escolha do disjuntor correto depende das especificidades de cada ambiente e dos aparelhos conectados. Vamos ver alguns fatores importantes para considerar ao escolher o tipo de disjuntor:
- Amperagem: Cada disjuntor possui uma capacidade máxima de corrente elétrica, medida em amperes. A escolha da amperagem deve ser baseada no consumo dos aparelhos do circuito para garantir proteção contra sobrecargas.
- Ambientes Úmidos: Em áreas com maior exposição à água, como lavanderias e cozinhas, é ideal utilizar disjuntores diferenciais, que são mais sensíveis a fugas de corrente.
- Disjuntores Industriais vs. Residenciais: Ambientes industriais exigem disjuntores mais robustos, capazes de suportar maior carga e que atendam às regulamentações específicas de segurança para indústrias.
A Importância da Aterramento Elétrico e Seu Papel na Instalação de Disjuntores
O aterramento é um sistema de segurança que redireciona a corrente elétrica para a terra em casos de falha. Ele é essencial para a eficácia dos disjuntores e para a segurança dos usuários. Veja alguns pontos sobre o aterramento e sua importância:
- Prevenção de Choques Elétricos: O aterramento oferece uma rota segura para a eletricidade, evitando que a corrente escape para objetos metálicos e cause choques.
- Complemento à Função dos Disjuntores: Para que os disjuntores atuem corretamente, o sistema precisa estar bem aterrado. Isso é fundamental para que o disjuntor diferencial identifique fugas de corrente.
- Manutenção do Sistema de Aterramento: É recomendável realizar inspeções periódicas no aterramento para garantir que ele está funcionando adequadamente e complementando a segurança do sistema elétrico.
Medidas de Segurança ao Realizar Manutenções em Disjuntores
Manutenções em disjuntores e no sistema elétrico exigem cuidados específicos para garantir a segurança dos envolvidos. Aqui estão algumas medidas essenciais de segurança:
- Desligar a Fonte de Energia Principal: Sempre desligue o disjuntor geral antes de realizar qualquer manutenção no quadro elétrico para evitar acidentes.
- Uso de Equipamentos de Proteção Individual (EPIs): Luvas e óculos de proteção são indispensáveis durante qualquer trabalho em instalações elétricas, reduzindo o risco de acidentes.
- Ferramentas Apropriadas e Isoladas: Ferramentas isoladas e específicas para trabalhos elétricos são essenciais para evitar choques e danos aos componentes.
Checklist Final para Instalação de Disjuntores com Segurança
Antes de finalizar qualquer instalação, é importante fazer uma revisão completa para garantir que todos os componentes estão corretamente instalados e que o sistema está seguro para uso. Aqui está um checklist básico:
- Verifique se todos os fios estão bem conectados.
- Teste o funcionamento dos disjuntores para garantir que desarmam em caso de sobrecarga.
- Confirme a existência de aterramento adequado para o sistema.
- Realize uma inspeção visual para assegurar que não há fios expostos ou conexões soltas.
- Teste o disjuntor diferencial para verificar a detecção de fugas de corrente.
Conclusão
Concluir a instalação de disjuntores com segurança e precisão é essencial para manter o ambiente seguro e os equipamentos protegidos. Embora o processo possa parecer simples, pequenos erros podem gerar grandes problemas, como curtos-circuitos e até mesmo riscos de incêndio.
Por isso, contar com um especialista é sempre a melhor opção para garantir uma instalação elétrica confiável e de qualidade. A JP Serviços – Elétrica e Hidráulica oferece serviços especializados para instalação de disjuntores e outros serviços elétricos, assegurando que tudo funcione corretamente desde o início. Entre em contato com nossa equipe e tenha a tranquilidade de saber que sua instalação está em boas mãos.
Além de garantir que todos os disjuntores sejam instalados de forma adequada, a JP Serviços também realiza testes completos para verificar se o sistema está funcionando de maneira segura e eficiente. Contar com profissionais experientes não só evita problemas futuros, mas também assegura que qualquer ajuste ou manutenção seja feito corretamente, preservando a segurança de todos no ambiente.
Não deixe a segurança elétrica de lado! Confie na JP Serviços – Elétrica e Hidráulica para realizar a instalação de disjuntores com qualidade e precisão, garantindo o bom funcionamento da sua rede elétrica e a tranquilidade de saber que seu imóvel está protegido. Entre em contato!
Apaixonado por resolver problemas e garantir a segurança em instalações elétricas e hidráulicas,
Seu compromisso com a qualidade e a excelência o torna uma referência confiável para dicas e soluções práticas para sua casa.
